消防水炮是目前國內消防中是使用較多的一種安防設備，在我們的生活中也是非常的常見。但是大家對它布線方式的步驟有哪些都不是很了解，影響后期的使用效果。接下來消防炮廠的為大家簡單介紹一下，希望能幫到大家。

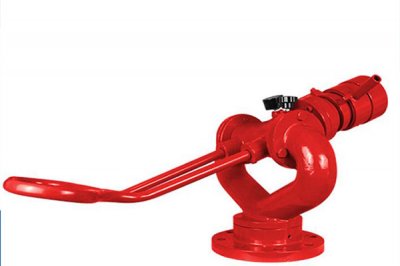

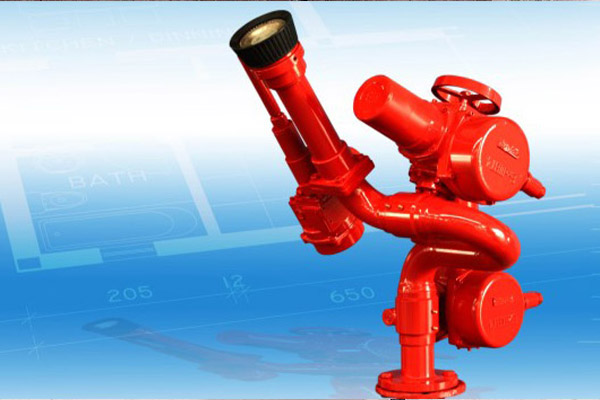

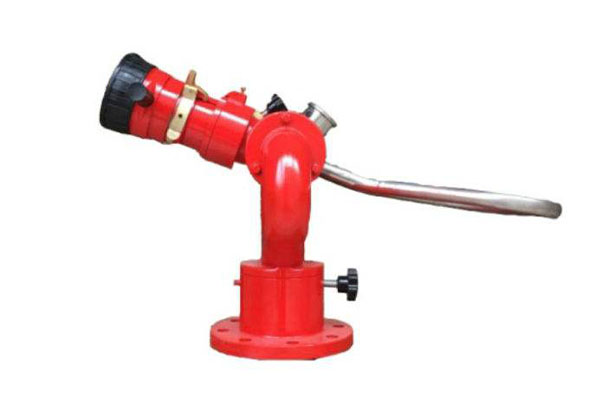

消防水炮有手動消防水炮，電控消防水炮，自動消防水炮，防爆自動消防水炮，防爆電控消防水炮，每一種設備的布線方式不一樣，國內用的比較多的是ZDMS系列自動消防水炮，主要用于高大建筑的室內，如廠房，電影院，體育館，圖書館及文化展會中間等等，只要目前的室內高度大于6m以是要根據消防部門要求設計與安裝對應型號的自動消防水炮。自動消防水炮目前普遍用的是自動，手動，遠程三種控制方式，當然電控消防水炮則是需要遙控器進行遠程控制。

自動消防水炮具有聯動第三方報警主機起到報警作用，可以實現探測火苗準確定位，可以通過消防控制室對現場畫面進行遠程控制，保護面積大，響應速度快等特點，能夠減少撲救過程中所造成的損失。

自動消防水炮布線：

(1)水炮到現場區域控制箱：RVV3x1.5(水炮電源線 220V)+RVSP2x1.5(水炮控制線)

(2)電磁閥到現場區域控制箱：RVV2x1.5(電磁閥電源線)

(3)現場區域控制箱到末端試水裝置：RVV3x1.5(末端試水裝置電源線)+RVSP2x1.5(信號總線)

(4)現場區域控制箱到消防報警主機：RVV3x2.5( 電 源 線 )+RVSP2x1.5(信號總線)+RVSP2x1.5(遠程控制線)

(5)水炮到消防報警主機：SYV-75-5(視頻線)。(水炮不帶視頻時，則不需布視頻和遠程控制線，系統也不具備遠程控制功能)

(6)消防報警主機到水泵房：RVV4x1.5(啟泵線，啟泵反饋線)。

注意:本系統中所有控制和信號線纜應采用雙絞屏蔽線纜。此線纜為弱電線纜，不能與電磁閥電源線共管敷設，采用線槽敷設時，須采用分隔線槽。

相信大家看了上述有關消防水炮布線方式的步驟的相關內容之后，對于消防炮已經有了進一步的了解，希望上述內容能對大家有所幫助，想要了解更多內容可以電話聯系我們或者關注我們的網站。
